專注銅材生產(chǎn)15年
銅材制造行業(yè)專家
看了標(biāo)題大家應(yīng)該都知道這期的具體內(nèi)容是什么了吧。那就事不宜遲我們馬上進(jìn)入正題。

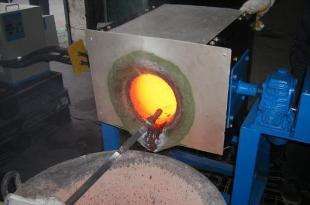

本期南源銅材要說(shuō)的是簡(jiǎn)單黃銅的熔煉方法，我們?cè)诹私夥椒ㄇ耙戎篮?jiǎn)單黃銅的含義，簡(jiǎn)單黃銅主要以鋅為主要添加元素銅合金�？戳酥笫遣皇怯X得簡(jiǎn)單黃銅的介紹也很簡(jiǎn)單，但是它的熔煉過(guò)程卻是一點(diǎn)都不簡(jiǎn)單的。
原料選擇，原料品味應(yīng)該隨著黃銅品種品味提高而提高。熔煉非重要用途黃銅時(shí)，如果爐料質(zhì)量可靠，有時(shí)舊料使用量可以達(dá)到100%。不過(guò)，為了保證熔體質(zhì)量和減少燒損，比較細(xì)碎爐料例如各種鋸屑或鋅屑使用量，一般不宜超過(guò)30%，實(shí)驗(yàn)表面：采用50%陰極銅和50%黃銅舊料時(shí)，所需熔煉時(shí)間最長(zhǎng)，能耗最高。若使鋅錠預(yù)先加熱到100~150℃并分批加料，則非常有利于其迅速地熔池中沉沒及熔化，可以減少金屬燒損。加入少量磷，可以熔池表面形成由2ZnO.p2o2組成較有彈性氧化膜。加入少量鋁例如0.1%~0.2%，可以熔池表面形成Al2O3保護(hù)膜，并有助于避免及減少鋅揮發(fā)和改善澆注條件。大量采用舊料熔煉黃銅時(shí)，對(duì)某些熔煉損失比較大元素應(yīng)進(jìn)行適當(dāng)預(yù)補(bǔ)償。例如：熔煉低鋅黃銅時(shí)鋅預(yù)補(bǔ)償量0.2%，中鋅黃銅時(shí)鋅預(yù)補(bǔ)償量0.4%~0.7%，高鋅黃銅時(shí)鋅預(yù)補(bǔ)償量1.2%~2.0%。
以純金屬配料熔煉黃銅時(shí)，應(yīng)首先熔化銅。通常，當(dāng)銅熔化后并過(guò)熱至一定溫度時(shí)應(yīng)進(jìn)行適當(dāng)脫氧（例如用磷），然后熔化鋅。爐料中含有黃銅舊料時(shí)，裝料順序可根據(jù)合金組元特征和熔煉爐型等實(shí)際情況作適當(dāng)調(diào)整。因?yàn)榕f料中本身含有鋅，為了減少鋅元素熔損，黃銅舊料通常應(yīng)該在最后加入和熔化。但是，大塊爐料則不宜最后加料和熔化。如果爐料潮濕，則不應(yīng)該直接加入熔體中。潮濕爐料若加在其他尚未熔化爐料上面，即為其熔化之前創(chuàng)造一段干燥和預(yù)熱時(shí)間，不僅有利于避免熔體吸氣，同時(shí)亦有利于避免其他事故發(fā)生。
以上就是簡(jiǎn)單黃銅熔煉的介紹，如需了解更多銅材資訊請(qǐng)?jiān)L問(wèn)廣州市銅材生產(chǎn)廠家南源銅材有限公司官網(wǎng)：http://www.globalacademyhs.com
